一、主流材质及适用场景
1. 高锰钢 Mn13（经典）
- 特性：水韧处理后HB200-250，强冲击下表面自硬化，耐磨与韧性均衡。
- 适用：煤矿、煤矸石，中等冲击磨损；寿命约12个月。
- 缺点：低冲击工况硬化不足，耐磨性受限。
2. 高强度合金耐磨钢（2CrNiMoMnV、NM450）
- 2CrNiMoMnV（高端优选）：淬火回火后HRC50-55，冲击功≥100J，抗拉≥950MPa；抗冲击、耐疲劳，断裂率极低。
- 适用：综采工作面、大型输送机（1200t/h）、强冲击煤矸石/铁矿石；寿命12-18个月。
- NM450（通用耐磨钢）：HB420-450，耐磨为Q355B的2-3倍；性价比高。
- 适用：中高硬度矿石（铁矿石、花岗岩）、中等冲击；寿命6-10个月。
3. 贝氏体钢（TNZ，整铸专用）
- 特性：抗拉达1400MPa，冲击功25J，强韧性好，弹性恢复力强，不易塑性变形卡链。
- 适用：轻型整铸刮板、高韧性要求工况。
4. 普通合金钢（40Mn2、42CrMo）
- 特性：锻造+表面淬火（HRC40-45），强度与耐磨一般，成本低。
- 适用：小型输送机、低磨损工况（石灰石、软煤）；寿命3-6个月。
5. 高铬铸铁（Cr26）
- 特性：高硬度、耐磨耐蚀，脆性大。
- 适用：埋式刮板、潮湿腐蚀环境，需复合结构使用。

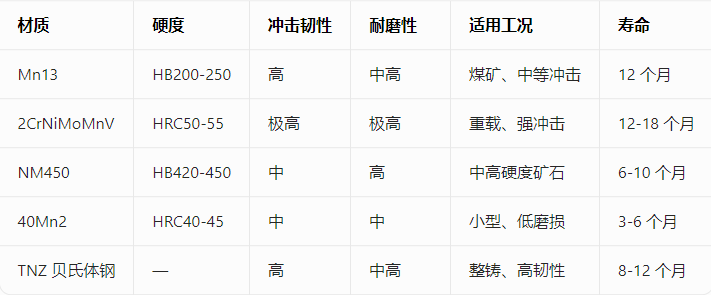

二、材质对比表
三、选型建议
1. 普通煤矿（煤+少量矸石）：选Mn13，性价比高。
2. 综采/大型输送机（强冲击、多矸石）：选2CrNiMoMnV，抗断耐磨，综合成本低。
3. 金属矿（铁矿石、花岗岩）：选NM450或2CrNiMoMnV，按冲击强度定。
4. 小型设备/预算有限：选40Mn2或Q355B，短期够用。
四、提升寿命的辅助方案
- 表面强化：堆焊碳化钨合金层（HRC60+），寿命翻倍。
- 复合结构：工作层用高铬铸铁，基体用低碳钢，兼顾耐磨与韧性。
五、采购要点
- 材质证明：明确Mn13、2CrNiMoMnV或NM450，附热处理报告。
- 硬度检测：工作表面HRC45-55（高锰钢HB200-250）。
- 工艺：锻造或整铸，避免普通焊接结构。
要不要我把以上材质按“性价比/寿命/成本”做一个优先级排序，并给出3套可直接采购的规格方案？
相关推荐：
